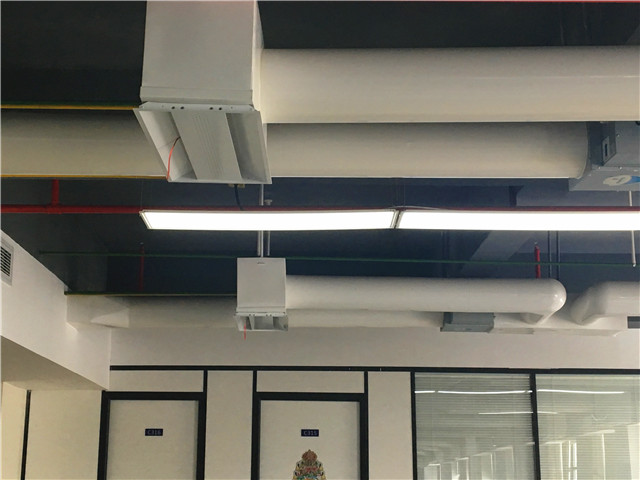

5.3.3 SL 射流低溫送風口選型
1. 型號說明
① ② ③ ④
SL – T – D– 60
①——射流低溫送風口
②——低溫送風口類型。T 表示是長條形低溫送風口；F 表示是方形低溫送風口。
③——送風類型。C 表示送風方式為側送型；D 表示送風方式為頂送型；X 表示送 風方式為下送型。
④——名義長度，實際長度為名義長度 ×10，單位為 mm。
2. 選型參數
（1）SLTD 型射流低溫送風口。其結構如圖 5-11 所示，外形尺寸見表 5-17，性能參數見表 5-18。
圖 5-11 SLTD型射流低溫送風口結構圖

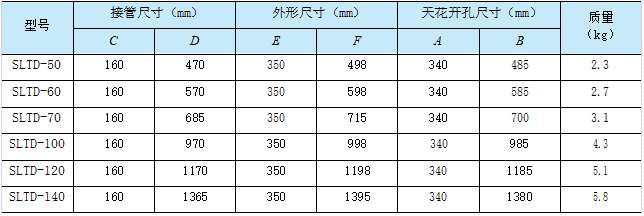

表 5-17 SLTD型射流低溫送風口外形尺寸表

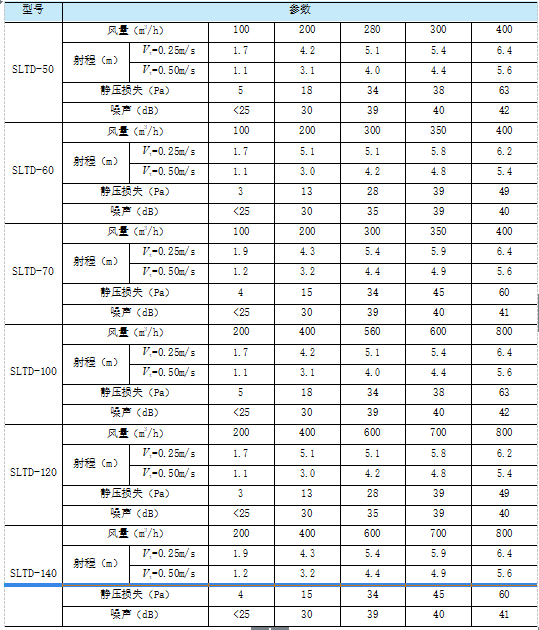

表 5-18 SLTD射流低溫送風口性能參數表
（2）SLFD 射流低溫送風口。其結構如圖 5-12 所示，外形尺寸見表 5-19，性能參 數見表 5-20。
圖 5-12 SLFD型射流低溫送風口結構圖

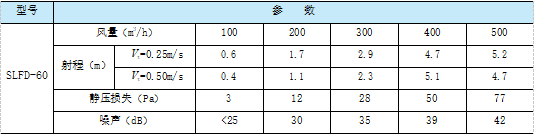

表 5-19 SLFD射流低溫送風口外形尺寸表
表 5-20 SLFD射流低溫送風口性能參數表
（3）SLTX（SLTC）射流低溫送風口如圖 5-13 所示，其結構如圖 5-14 所示，外形 尺寸見表 5-21，性能參數見表 5-22。

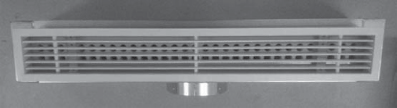

圖 5-13 SLTX（SLTC）射流低溫送風口
圖 5-14 SLTX（SLTC）射流低溫送風口結構圖
此款產品適合于下送風和側送風兩種送風方式，主要應用于高大空間的沿窗送風（即安裝在房間靠近窗戶的周邊）。

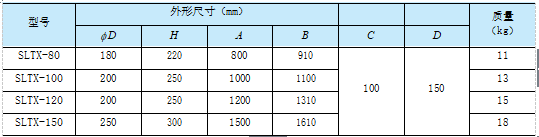

表 5-21 SLTX射流低溫送風口外形尺寸表
注:表格中各型號尺寸均按照出風口寬度 C=100mm 所列，可以根據項目實際情況定做側送和下送風口，風口長度 和寬度可以提出要求定做，長度一般為 1500、1200、1000、800、600mm，寬度一般為 150、120、100、80mm。

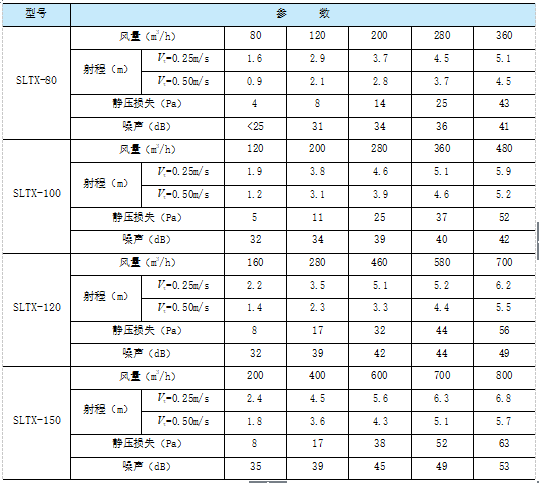

表 5-22 SLTX射流低溫送風口性能參數表
注:表格中各型號性能參數均按照出風口寬度 C=100mm、下送風狀態所列，當實際所需風口長度、寬度和安裝方式變化時，其性能參數請咨詢廠家。
